TK2000中压变频装置,是根据油田潜油电泵特点而设计的专用中压变频调速装置,产品已在国内外多个油田使用,运行可靠、性能稳定。该变频装置为三电平中点箱位结构,操作简便、保护功能完善、智能化程度高。
TK2000中压变频装置主要用于油田潜油电泵的软起停和调速运行,实现电泵和油井产能的最佳匹配,降低能耗,延长机组寿命。
1、海拔不超过1000米,超过1000米降额使用;
2、环境温度:-25℃~+50℃;
3、最大平均相对湿度:≤90%(+20℃时);
4、安装地基无剧烈震动和冲击,无垂直倾斜度;
5、使用时室内通风良好,装置上方及四周净空间应>700mm
61、无腐蚀性气体、无尘埃环境。

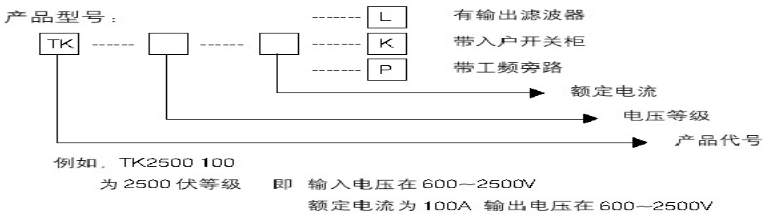

型号说明
技术参数
额定输入电压: | 最大2600V |
额定输入频率: | 50Hz +/- 10% |
功率因数 | 0.95, >20% 负载 |
效率 | 98% |
输出频率分辨率 | 0.01Hz |
谐波 | 符合IEEE-519标准 |
输出电压 | 0-2600V(无需变压器) |
输出频率 | 0-80Hz |
开关类型 | IGBT |
输出正弦波 | 纯 |
额定容量 | 最大450 KVA |
输出电流 | 110A |
过载能力 | 100% 连续, 120%两小时,150%一分钟 |
防护等级 | IP20 |
冷却方式 | 强制风冷 |
整流器 | 6-,12-,18-脉冲 |
规格型号 | 外形尺寸mm | 重量 Kg |
BPJ1-110/660SF | 500×740×1740 | 200 |
1、具有过压、欠压、过流、缺相、短路、过载、过热、欠载等保护
2、具有LED显示、显示输出电流、电压、频率、故障原因等
3、通过键盘可设定系统参数
4、可与计算机通讯监控运行情况
5、可提供电压、电流、频率监控信号
6、启动时间、运行频率可进行任意设定
7、可提供数字或模拟电泵机组电流记录仪,监视电泵工况
1、变频调速装置采用了三电平钳位原理;
2、采用了低压IGBT器件在PWM电压源变频器中,具有开关速度快、损耗小、缓冲及驱动电路简单等优点;
3、IGBT的保护及驱动电路自行设计,考虑了潜油电泵特点,装置输出可进行短路保护试验,保护机组及装置;
4、采用了通用IGBT。由于通用IGBT技术非常成熟,性能稳定可靠,保证了产品的安全可靠性,降低使用维护费用;
5、三电平的拓扑结构,降低了逆变器输出电压的dv/dt对电机的影响,降低了输出谐波,减少了电缆和机组的过电压和谐波损耗;
6、采用模块化设计,工艺性好,结构简单,装置可靠性高。
